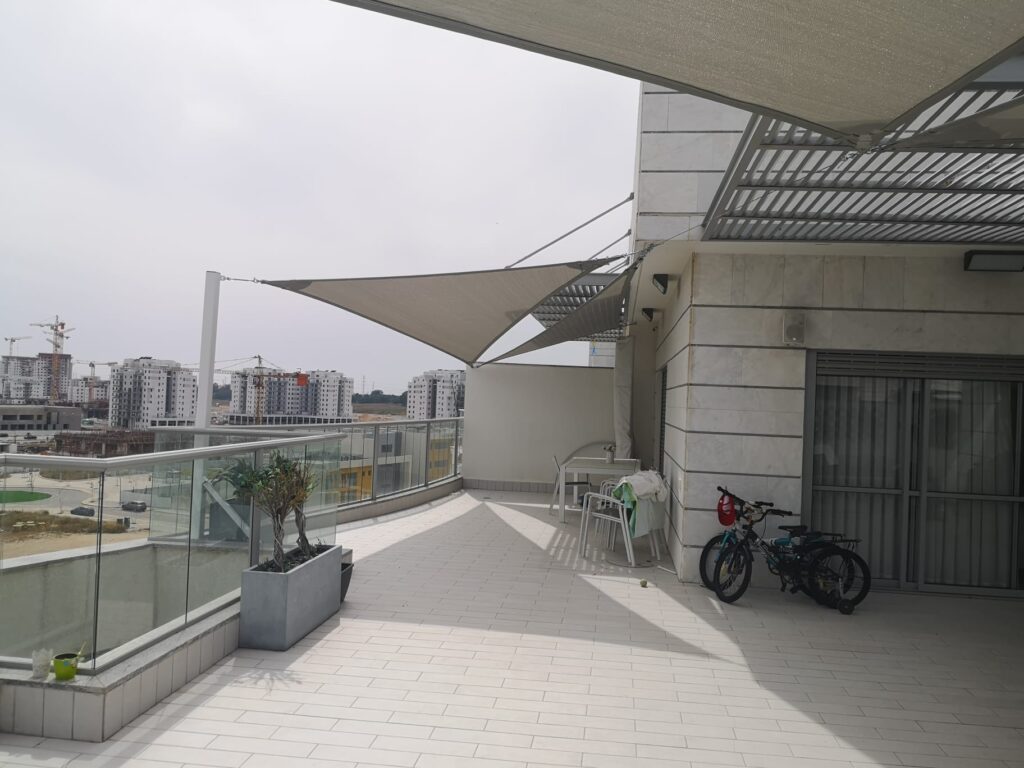

אם יש לכם גינת גג בבית משותף, אתם כבר מכירים את התסריט: השמש בצהריים הופכת את גן העדן הקטן שלכם לתנור לוהט. הבעיה היא שהתקנת הצללה בגג היא סיפור שונה לחלוטין מחצר פרטית.
אחת הדרכים המקובלות להתקין הצללה בגג בלי לחדור לשכבת האיטום היא באמצעות מערכת עיגון צפה המבוססת על משקולות, או באמצעות עיגון מתאים למעקה, כאשר תנאי המבנה מאפשרים זאת. הטכניקות האלה נשענות על משקל נגדי שיושב על גבי משטחי הפרדה גמישים, או על קידוח אופקי בבטון המעקה בלבד. פתרון כזה יכול לספק יציבות טובה גם בתנאי רוח, כאשר הוא מתוכנן ומותקן בהתאם לעומסים ולתנאי הגג – ובעיקר מצמצם את הסיכון לפגיעה בשכבת האיטום ולנזקי רטיבות שעלולים להיות כואבים בכיס (ומול השכנים).
הסכנה החבויה: מה קורה כשקודחים ברצפת גינת הגג?
רצפת הגג שלכם היא לא סתם משטח יצוק. מדובר במערכת מורכבת שמגינה על הבניין כולו. בגגות שונים קיימות שכבות שונות של ריצוף, דק, ניקוז ואיטום, ולעיתים גם יריעות ביטומניות, פוליאוריטן ושכבות שיפועים – בהתאם למבנה הגג ולשיטת הבנייה.
מניסיון בשטח בניהול פרויקטים של הצללה בגגות, אחת הטעויות הנפוצות היא אישור קידוחים אנכיים ברצפה. פגיעה בשכבת האיטום עלולה לאפשר חדירת מים ולגרום לנזקי רטיבות. לעיתים הנזק אינו מופיע מיד, ולכן חשוב להימנע ככל האפשר מחדירה לשכבת האיטום ולתכנן את מערכת ההצללה בהתאם למבנה הגג.
כשל בשכבת האיטום וחדירת מים לשכנים
חדירה של מים דרך פגיעה בשכבת האיטום עלולה לאפשר למים לחדור מתחת לשכבות הגג ולנוע לאורך שכבות המבנה, כך שמקור הרטיבות לא תמיד יהיה סמוך לנקודת הפגיעה. לכן איתור ותיקון נזקי איטום עלולים להיות מורכבים, מתסכלים ויקרים מאוד.
היבטים משפטיים ואחריות בבית משותף
בבית משותף, מעמדו של הגג והזכויות לבצע בו עבודות עשויים להיות מושפעים מהרישום, התקנון והנסיבות של הבניין. גם כאשר הגג מוצמד לדירת הגג, כדאי לבדוק מראש אם נדרש אישור של נציגות הבית המשותף או גורם אחר. קידוח לא מורשה עלול לפגוע באיטום, באחריות הקיימת לעבודות האיטום וביחסים מול השכנים, ולכן חשוב לבדוק מראש את ההשלכות ולקבל אישורים מתאימים.
שיטות התקנה ללא חדירה לשכבת האיטום
כדי לייצר הצללה יציבה מעל גינת גג מבלי לגעת ברצפה, קיימות שלוש טכניקות מרכזיות:
- שיטת המשקולות הצפות: שיטה זו נשענת על פיזיקה פשוטה של משקל נגדי. עמודי ההצללה מחוברים לבסיסי מתכת רחבים המונחים על הגג, ועליהם מניחים בלוקים של בטון, אריחים כבדים או אדניות גינון מאסיביות.
תובנה מניסיון שטח: מתחת לכל בסיס מומלץ להשתמש במשטח הפרדה מתאים, כגון EPDM או חומר אלסטומרי המיועד לתנאי חוץ. החומר מסייע להפחית חיכוך ושחיקה של הריצוף ולפזר את העומס על פני שטח רחב יותר.
- עיגון היקפי למעקה הגג: קירות המעקה ההיקפיים עשויים בטון מזוין ואינם משמשים כמשטח איטום נגד מים עומדים. במקרים המתאימים ניתן לבצע עיגון אופקי בצידו הפנימי של מעקה בטון, במיקום שנקבע בהתאם למבנה המעקה, שכבות האיטום, העומסים ותכנון מערכת ההצללה. העמודים מחוברים למעקה באמצעות תושבות פלדה ייעודיות ועוגנים מתאימים, לרבות פתרונות עיגון כימיים במקרים שבהם הם מתאימים לתשתית ולעומסים.
- מבנים מודולריים ללא קידוח ברצפה: הקמת פרגולה במבנה של "קובייה סגורה" (ארבעה עמודים המחוברים ביניהם בקושרות עליונות ותחתונות). המבנה המרושת מחלק את עומסי הרוח בין כל קצוות השלד ואינו דורש קידוח בקרקע.
השוואת שיטות התקנה להצללה בגג
| קריטריון לבדיקה | משקולות צפות | עיגון היקפי למעקה | קידוח ישיר ברצפה |
| סיכון לפגיעה באיטום | נמוך מאוד כאשר מתוכנן נכון | נמוך כאשר העיגון ממוקם מחוץ לשכבת האיטום | גבוה יותר |
| עמידות לרוחות | גבוהה, בהתאם לחישוב הבלסט | גבוהה, בהתאם לתשתית ולעומסים | תלויה בתכנון |
| אפשרות פירוק | קלה יחסית | קלה יחסית | מורכבת יותר |
| התאמה לגג | תלויה בכושר הנשיאה ובמבנה הגג | מחייבת תשתית מתאימה | מחייבת בדיקה מקצועית |
| בטיחות | תלויה בתכנון | תלויה בתכנון | דורשת תכנון ואיטום מקצועיים |
מה רוב האנשים לא יודעים על הצללה בגינות גג?
הטעות הנפוצה ביותר בנושא היא התעלמות מעומסי רוח בדירות בקומה עליונה. רוב האנשים מתקינים מפרש הצללה בגג בדיוק כמו בחצר בקומת קרקע. אלא שככל שעולים בגובה וככל שהגג חשוף יותר, תנאי הרוח עשויים להיות משמעותיים יותר מאשר בסביבה מוגנת בקומת הקרקע. רוח כזו מייצרת מומנט עקירה שעלול להזיז או לעקור מבנה שלא חושב כראוי.
- מידע נגד אינטואיציה: במקום להשתמש בבדים אטומים לגמרי, עדיף לבחור בבדי הצללה מחוררים (HDPE) המאפשרים לאוויר לעבור דרכם, ולחשב את משקל הבלסט בהתאם לגובה הבניין, כאשר סוג הבד מתאים לתכנון המפרש ולתנאי הרוח במקום.
- מה מגלים רק אחרי שמתחילים להשתמש? הנחת בלוק בטון כבד ישירות על גבי אריחי הגג או על גבי דק עץ תגרום לשריטות, לסדקים בריצוף ולמעיכה של שכבות הבידוד. מומלץ להשתמש במשטחי הפרדה מאלסטומר המתאימים למערכת, תוך שמירה על ניקוז מים חופשי מתחת למשקולות. כמו כן, לפני הוספת משקל משמעותי של בלוקים או משקולות לעיגון, יש לוודא עם מהנדס קונסטרוקציה או בעל מקצוע מתאים ששלד הגג והמערכת יכולים לשאת את העומס הקבוע.
- למי זה פחות מתאים? אם מעקה הגג שלכם עשוי זכוכית בלבד, במקרה כזה יש לבחון פתרונות שאינם נשענים על עיגון למעקה, כגון מערכת משקולות צפה, בכפוף לכושר הנשיאה ולתכנון הגג.
מדריך שלב-אחר-שלב: התקנת פתרון הצללה צף בגינת גג
- מיפוי האזור ותכנון זרימת המים: ודאו שמיקומים של בסיסי המשקולות אינם חוסמים את פתחי הניקוז או המרזבים של הגג.
- פריסת משטחי הגנה: הניחו משטחי הפרדה מתאימים, כגון EPDM, בהתאם לתכנון המערכת בנקודות שבהן יונחו בסיסי העמודים.
- הרכבת השלד המודולרי: חברו את העמודים והקורות העליונות ליצירת מבנה קשיח ומאוזן.
- העמסת משקולות הבלסט: הניחו את משקולות הבטון או האדניות המעוצבות על גבי תושבות הבסיס, בהתאם לתכנון המערכת.
- מתיחת בד ההצללה: מתחו מפרש הצללה מבד HDPE באמצעות מותחני נירוסטה.
תכנון נכון של מערכת ההצללה מאפשר ליהנות מהצללה איכותית תוך צמצום הסיכון לפגיעה בשכבת האיטום, ולעיתים אף ללא קידוח ברצפת הגג.
טיפ זהב לסיום: השתמשו באדניות בטון מעוצבות כמשקולות הבלסט של העמודים, כאשר הן מתוכננות ומתאימות מבחינת משקל, כושר נשיאה ויציבות – כך תרוויחו עיגון בטיחותי חזק לצד צמחייה ירוקה ומשדרגת.
שאלות נפוצות על הצללה לגינת גג בבית משותף
האם התקנת הצללה צפה בגג דורשת היתר בנייה?
הצורך בהיתר תלוי בסוג מערכת ההצללה, במאפייני המבנה ובדרישות הרשות המקומית. לפני ביצוע העבודה כדאי לבדוק את הוראות הרשות המקומית ואת תקנות התכנון והבנייה הרלוונטיות.
מה המשקל המינימלי הנדרש לעיגון הצללה צפה בגג?
משקל הבלסט הנדרש תלוי בשטח המפרש, בגובה, בצורה ובשיפוע שלו, בתנאי הרוח, במיקום נקודות העיגון ובמערכת ההצללה. את המשקל הנדרש יש לקבוע לפי תכנון העומסים של המערכת ולא לפי כלל אצבע בלבד.
מה עושים אם אין מעקה בטון אלא מעקה זכוכית בלבד?
אין לעגן אליו מערכת הצללה ללא פתרון שתוכנן ואושר לכך באופן מפורש. במעקה זכוכית בלבד יש לבחון פתרונות שאינם נשענים על המעקה, כגון מערכת משקולות צפה, בהתאם למבנה הגג ולמערכת ההצללה.
איך מונעים נזק לריצוף מבלוקים כבדים?
מניחים משטחי הפרדה מגומי EPDM או אלסטומר בעובי ובמפרט המתאימים למערכת מתחת למשקולות. המשטחים מונעים חיכוך, מפזרים את העומס ומאפשרים זרימה חופשית של מי גשמים.
