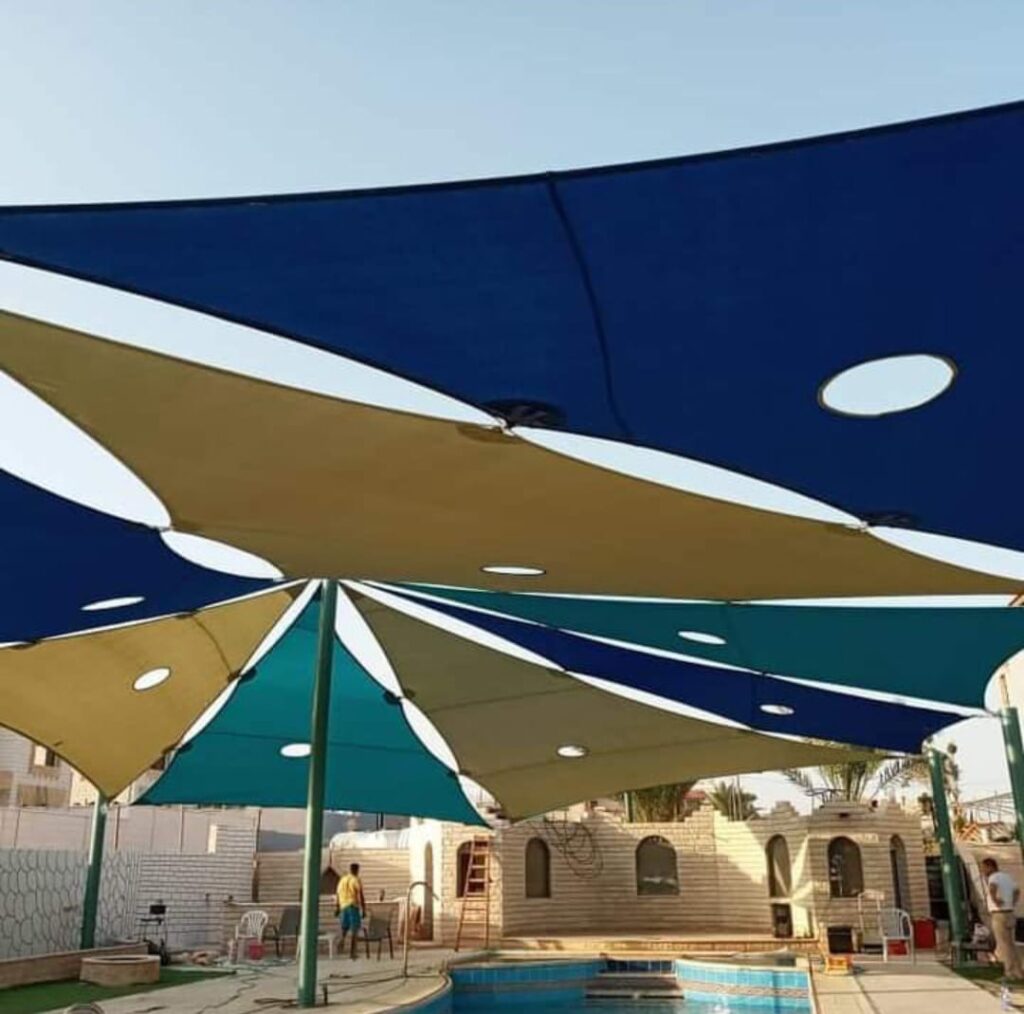

השקעתם, בחרתם מפרש הצללה יפה לחצר או לגג, והכול נראה מעולה. ואז מגיעה הרוח החזקה הראשונה של העונה, והכול מתחיל להשתולל, להיקרע או פשוט לעוף. תסריט מוכר, מתסכל ויקר. כדי שמפרש הצללה ישרוד רוחות חזקות, הסוד אינו לנסות לחסום את הרוח בכוח, אלא לעבוד איתה בצורה חכמה.
הכלל הראשון הוא שימוש בבד HDPE (פוליאתילן בצפיפות גבוהה) סרוג ומחורר המאפשר לחלק מהאוויר לעבור דרכו. כשמשלבים בד כזה עם חיזוק היקפי ומתיחה תלת-ממדית נכונה, ניתן לקבל מפרש יציב יותר שמתמודד טוב יותר עם עומסי רוח. מפרש שטוח לחלוטין או בד אטום עלולים ללכוד יותר רוח, להגדיל את העומס על הבד, נקודות העיגון והשלד, ולהעלות את הסיכון לקריעה או לתלישה.
הפיזיקה של הרוח: למה מפרשי הצללה נקרעים או נתלשים?
כשמציבים מפרש הצללה באזור פתוח, הוא נחשף לעומסי רוח דינמיים. ככל שמהירות הרוח עולה, העומס על מפרש ההצללה גדל משמעותית, והוא מושפע גם מגודל המפרש, צורתו, מידת החדירות של הבד ואופן העיגון.
- בד אטום או לא מתוח: אוגר את הרוח, מייצר עומס גזירה קטלני על העיגון, ומסתיים בקריעה או בתלישה.
- בד HDPE מחורר ומתוח: מאפשר מעבר אוויר דרך הבד ומפחית את עומס הרוח ביחס לבד אטום, מפזר את העומס באופן היקפי, ועשוי לשפר את היציבות כאשר המפרש מתוכנן ומותקן כראוי.
מהניסיון המעשי בהתקנת מפרשים באזורים החשופים לרוחות חזקות, כמו קו החוף בתל אביב והרצליה, או באזורים הרריים כמו ירושלים וצפת, עולה כי במקרים רבים, קרעים אינם נגרמים רק מאיכות הבד, אלא גם ממתיחה לא נכונה או מהתקנה שאינה מתאימה לתנאי השטח.
אפקט ה"מפרש" ומערבולות אוויר
כשרוח פוגשת משטח אטום, היא אינה יכולה לעבור דרכו ונאלצת להקיף אותו. כתוצאה מכך יכולים להיווצר הפרשי לחצים ועומסי רוח משמעותיים בין החלק התחתון לעליון של המפרש. הפרש זה מייצר מכות כוח פתאומיות של עומס הלימת רוח, העלולות להגדיל משמעותית את העומס המופעל על היריעה, התפרים ונקודות העיגון.
כוחות גזירה על נקודות העיגון בקיר ובעמודים
אם המפרש אינו מתוח כראוי, כל נפנוף קטן של הבד מתורגם למכה נקודתית על הדיבל בקיר או על הריתוך בעמוד. לאורך זמן, מכות אלו גורמות להתעייפות החומר, לשחרור הברגים ולבסוף לקריעה של היריעה בפינות.
מה רוב האנשים לא יודעים על בחירת בד ומפרט טכני?
רבים מניחים שככל שהבד אוטם יותר – כך הוא חזק ועמיד יותר. בפועל, החשיבה הזו היא הסיבה העיקרית לכך שמפרשים נקרעים ברוח. בחירת מפרט נכון של הבד והרכיבים ההיקפיים היא רוב ההצלחה של הפרויקט.
1. סוג הבד: HDPE סרוג מול בדי ברזנט אטומים
- בד HDPE סרוג: בד רשת בעל מיקרו-נקבים המאפשרים לאוויר ולרוח לעבור דרכו. הוא מאפשר לאוויר לעבור דרך הבד ובכך עשוי להפחית את עומס הרוח ביחס לבד אטום, ומוריד את הטמפרטורה מתחת למפרש בצורה משמעותית כיוון שהחום אינו כלוא תחתיו.
- בדי פוליאסטר או ברזנט אטומים למים: מתאימים לגשם, אך ברוחות חזקות הם מייצרים עומס עצום על כל השלד. אם מחליטים להשתמש בבד אטום, יש לתכנן שיפוע מתאים לניקוז ולתנאי השטח, בהתאם לסוג הבד ולמערכת ההתקנה.
2. כבל פלדה היקפי מושחל מול רצועות בד היקפיות
מפרשים פשוטים כוללים רצועת בד התפורה לאורך הקצוות. במפרשים המיועדים להתמודד עם רוחות חזקות, שוזרים כבל פלדה מנירוסטה בעובי 4–6 מ"מ בתוך מכפלת ההיקף. החיזוק ההיקפי מסייע להעביר ולפזר את עומסי המתיחה בין שולי המפרש ונקודות העיגון, במקום שהבד יחזיק את העומס לבדו.
3. טבעות נירוסטה 316 ותפרים מוגני UV
הפינות הן הנקודות הרגישות ביותר במפרש. התקנה נכונה דורשת:
- טבעות D-Ring יצוקות מנירוסטה בדרגת נירוסטה ימית 316, המציעה עמידות טובה בפני קורוזיה ומתאימה גם ליישומים בסביבה ימית, בהתאם לתנאי השימוש.
- חיזוקי בד מרובים (כפולים או משולשים) בכל פינה.
- תפירה בחוטים מיוחדים שאינם מתפרקים מקרינת שמש חזקה.
הנדסת התקנה: 4 הכללים שמונעים קריעה בסערה
גם הבד החזק ביותר ייקרע אם לא יותקן על פי עקרונות הנדסיים נכונים.
1. זווית הטיה תלת-ממדית
לעולם אל תתקינו מפרש הצללה בצורה אופקית שטוחה. יש להתקין שתי פינות נגדיות בנקודה גבוהה ושתי פינות נגדיות בנקודה נמוכה. המבנה התלת-ממדי הזה מעניק למפרש מתיחות טבעית, מונע נפנוף של הבד ברוח, ומסייע לניקוז מים ולשמירה על מתיחות נכונה של הבד.
2. מתיחה מקסימלית (עקרון "עור התוף")
מפרש הצללה צריך להיות מתוח באופן אחיד ובהתאם להנחיות היצרן והמתקין. דרך טובה לבדוק זאת היא בעת פגיעה ביד במרכז הבד: היא אמורה לייצר צליל עמוק וקשיח, דומה לתוף. מפרש רפוי ינופף ברוח, ייצר מכות שוט וייקרע תוך זמן קצר.
3. מותחנים קפיציים לספיגת מכות רוח
באזורים בעלי משבי רוח פתאומיים, מומלץ לשלב מותחן קפיצי מנירוסטה באחת או שתיים מנקודות העיגון. הקפיץ נמתח בעת משב רוח עז, סופג את המכה, ומחזיר את המפרש למקומו מבלי לקרוע את התפרים. הבחירה במותחן קפיצי תלויה בתכנון המפרש ובתנאי הרוח במקום.
4. עיגון כימי בקירות
עיגון בקיר בלוקים דורשת התאמה לסוג הבלוק, לעומס הצפוי ולשיטת העיגון המתאימה. במקרים של עומסים גבוהים יש צורך בתכנון ועיגון מקצועיים. במקרים שבהם ניתן לעגן לבטון, ניתן להשתמש בפתרונות עיגון מתאימים כגון מוטות הברגה ועוגנים כימיים, בהתאם לתכנון ולעומסים.
השוואת חומרים ושיטות התקנה למפרשי הצללה
| פרמטר לבדיקה | מפרש HDPE מקצועי + כבל פלדה היקפי | מפרש פוליאסטר אטום + רצועת בד | מפרש רשת צל פשוטה |
| עמידות לרוחות | גבוהה (בהתאם למפרט והתקנה) | בינונית | נמוכה-בינונית |
| מעבר אוויר | מעבר מעולה ואוורירי | אפסי (חום נתקע מתחת) | מעבר גבוה |
| פיזור עומס | כבל נירוסטה מושחל היקפית | תפר בד בלבד | ללא חיזוק היקפי |
| נקודות עיגון | טבעות נירוסטה 316 ומותחנים | טבעות אלומיניום קלות | לולאות בד |
| אורך חיים צפוי | גבוה – תלוי באיכות הבד, ההתקנה והתחזוקה | בינוני | נמוך-בינוני |
הטעות הנפוצה ביותר בנושא (ומה לעשות במקום)
הטעות הנפוצה ביותר היא התקנת מפרש שטוח לחלוטין בגובה אחיד בכל 4 הפינות כדי לקבל כיסוי מקסימלי. כתוצאה מכך, המפרש לוכד רוח כמו מצנח, אוסף מים במרכז, וקורע את עצמו או את העמודים תוך מספר שבועות.
מה לעשות במקום? ליצור הפרשי גובה בין הפינות בהתאם לגודל המפרש, לתכנון המתיחה ולתנאי השטח. לדוגמה בלבד – שתי פינות בגובה 3 מטר ושתיים בגובה 2.2 מטר (המידות בפועל צריכות להיקבע בהתאם לתכנון המפרש).
טעות נוספת היא שימוש בחבלים אלסטיים או חבלים שאינם מיועדים לתנאי חוץ. חבלים אלו עלולים להיפגע לאורך זמן מקרינת UV וממזג האוויר, בעוד חבלים אלסטיים מאפשרים למפרש להשתולל ברוח. יש להשתמש ברכיבי עיגון המתאימים לשימוש חוץ, כגון מותחנים מתברגים וכבלי נירוסטה.
מה מגלים רק אחרי שמתחילים להשתמש?
מגלים שכאשר מעגנים מפרש לעמוד מתכת רזה או לא מעוגן בבטון עמוק, עמוד שאינו מתוכנן ומעוגן כראוי עלול להתכופף תחת עומס המתיחה. כיפוף זה משחרר את מתיחות הבד, גורם לו לרטוט ברוח ולהיקרע.
למי זה פחות מתאים?
מפרש הצללה מבד HDPE מחורר פחות מתאים למי שמחפש קירוי מוחלט נגד גשם לחורף. היות והבד סרוג ומאפשר מעבר אוויר כדי למנוע קריעה ברוח, מי גשם יעברו דרכו בטפטוף.
שאלות נפוצות על מפרשי הצללה עמידים לרוחות
האם צריך לפרק מפרש הצללה מקצועי בחורף?
מפרש הצללה עשוי HDPE המותקן באופן מקצועי עם כבל היקפי וזווית הטיה נכונה, יכול להישאר מתוח גם בחורף. עם זאת, באזורים החשופים למשבי רוח חריגים או תנאי סערה קיצוניים, או שלג, מומלץ לשחרר את המותחנים ולסגור את המפרש לשיא הסערה.
מה העובי המומלץ של בד הצללה לרוחות חזקות?
כדאי לבחור בד HDPE בהתאם למפרט היצרן, כאשר צפיפות הבד היא אחד הפרמטרים שכדאי לבדוק לצד מבנה הבד, החיזוקים, התפירה והתאמת המפרש לתנאי הרוח. בד קל יותר אינו בהכרח מתאים לעומסי רוח גבוהים, ולכן חשוב לבדוק את מפרט היצרן ולא להסתמך רק על משקל הבד.
איך יודעים אם המפרש מתוח מספיק לאחר ההתקנה?
הבד צריך להיות מתוח ואחיד, ללא רפיון משמעותי או קמטים גדולים. בעת לחיצה במרכז המפרש, הבד צריך להפגין התנגדות חזקה ולחזור מיד למקומו (כמו עור של תוף). אם נוצרים קמטים או רפיונות בשוליים, יש להדק את המותחנים בפינות.
מה הטיפ המעשי החשוב ביותר לאחר ההתקנה?
לאחר תקופת השימוש הראשונה כדאי לבדוק את המותחנים, נקודות העיגון ומתיחות הבד, ולבצע התאמות בהתאם לצורך ולהנחיות היצרן. לעיתים נדרש הידוק קל של המותחנים למניעת שחרור לאורך זמן.
